sdh横孔试块是gb/t 18852-2020《无损检测 超声检测 测量接触探头声束特性的参考试块和方法》中推荐的用于超声检测的参考试块之一。
- 标准： gb/t 18852-2020
中华人民共和国国家标准试块
（一）、gb/t 18852-2020
本标准推荐二块参考试块hs半圆阶梯试块和sdh横孔试块。 本标准为接触探伤中使用的探头在固体内产生的声场提供了测定方法。 本标佳适用于检测锻钢或轧制钢、铝合金或钛合金产品的探头测定。 本标准适用的探头频率范围为1mhz~15mhz。1mhz至5mhz最适宜于对钢铁产品的检测,5mhz至15mhz最适宜于对像铝合金之类的细晶粒结构产品的检测。

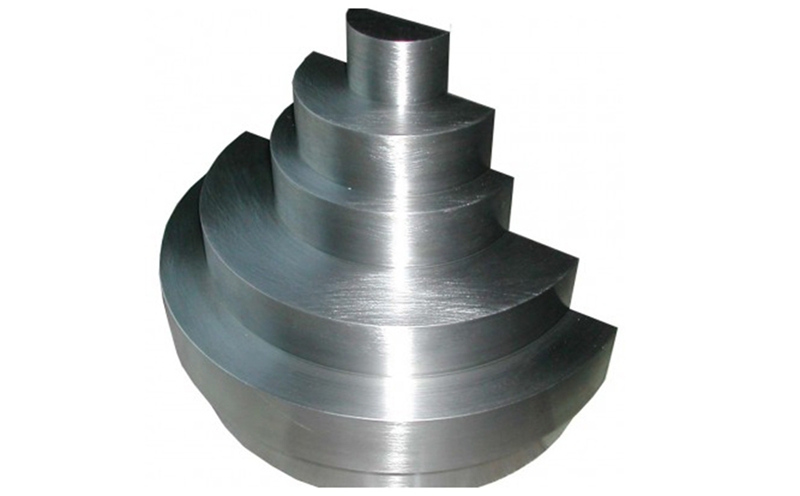

1,hs半圆阶梯试块(hs试块),尺寸如图2-5所示。使用时,应将试块置于适当的木架上。 作为支撑物的木架既不能有损于试块,也不能产生任何阻尼。
1,hs半圆阶梯试块(hs试块),尺寸如图2-5所示。使用时,应将试块置于适当的木架上。 作为支撑物的木架既不能有损于试块,也不能产生任何阻尼。
2,sdh横孔试块,尺寸和形状如图2-6所示。仅在用试块调整纵波直探头探伤灵敏度时才使用。纵波直探头探伤允许采用ゅ3,4,ゅ6当量平底孔三种灵敏度。
sdh横孔试块是gb/t 18852-2020《无损检测 超声检测 测量接触探头声束特性的参考试块和方法》中推荐的用于超声检测的参考试块之一。其相关信息如下：
用途：仅在用试块调整纵波直探头探伤灵敏度时使用。纵波直探头探伤允许采用φ3、φ4、φ6当量平底孔三种灵敏度。通过检测sdh横孔试块上的横孔产生的超声反射信号，来调整超声探伤仪的灵敏度等参数，确保仪器能够准确地检测出实际工件中的缺陷。
适用范围：适用于检测锻钢或轧制钢、铝合金或钛合金产品，适用的探头包括直探头、斜探头（折射纵波和折射横波）、聚焦探头和双晶探头，探头晶片直径或边长不大于25mm，适用的探头频率范围为1mhz - 15mhz。
使用方法：使用时需将试块置于适当的木架上，木架不能有损于试块，也不能产生任何阻尼，以保证试块在检测过程中处于稳定状态，避免对检测结果产生干扰。
